應用領域
永感
TM 在線測厚系統廣泛應用在海上平臺、FPSO、陸上生產油田以及LNG工廠等上游開采、儲運、凈化領域。
碳鋼、鑄造碳鋼、P5/5 鉻、P9/9 鉻、1% 鉻(5130)、電鍍鎳鉻、P265GH(430-161)、1.4571(316Ti)、P295GH(17Mn4)、蒙乃爾合金、HR120、鉻鎳鐵合金、鎳鉻鐵合金和鎳基合金等。
3mm~150mm
應用案例
1、海上天然氣開采
海上開采的天然氣常常含有不定量的泥沙,這會(huì )給平臺管道的完好性帶來侵蝕威脅。沙粒侵蝕速率會(huì )取決于開采的速度、泥沙的含量和粒徑,而泥沙的含量和粒徑波動幅度很大,因此很難準確預測侵蝕速率。
通常情況下,最高的侵蝕速率出現在流速最快或流向突然改變的區域。在海上天然氣生產平臺上,這種情況通常出現在:
• 節流閥之后,此處的流速往往激增;
• 彎頭的外徑;
• 緊鄰彎頭的下游,特別是在節流閥之后或三通管的下游。
如果泥沙含量保持不變,當開采速度加快時,侵蝕速率也會(huì )大幅提高。因此,平臺操作人員不得不限制開采速度,以此最大程度地降低沙蝕帶來的安全風險和隱患。

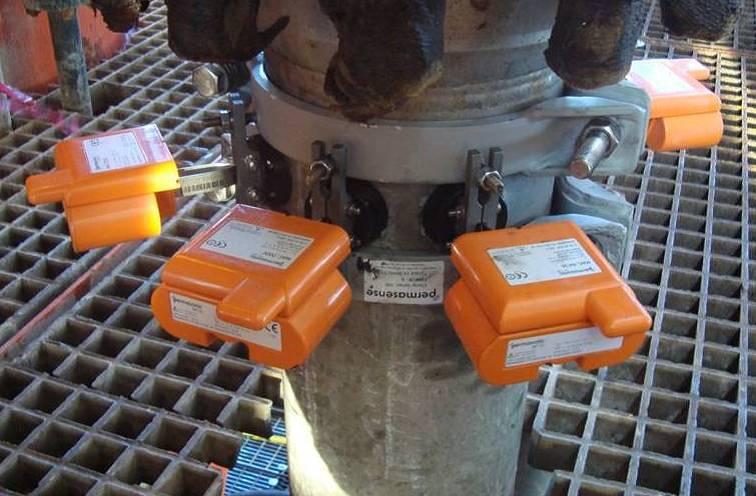

將永感™壁厚監測傳感器安裝在這類高風險的區域,通過有效監測管線壁厚的變化情況,實現對泥沙侵蝕速率的監測,是一種經濟有效的解決方案。從而實現在掌握泥沙侵蝕速率確保設備及生產安全的前提下,盡量提高開采產量。
位于加勒比海的一個主要產氣平臺,天然氣產量為2.5×10
5MBTU/天,由于擔心天然氣沙蝕帶來的風險,運營商不敢提升產量。通過安裝侵入式電阻探針、沙粒檢測等設備,也都不能有效監測。2014年通過安裝30 個永感™傳感器,主要分布在節流閥的下游以及節流閥之后第一個彎管處(三通管的下游),運營商逐步將產量提升到 2.8 ×10
5MBTU/天,增幅達到12%,在連續數天跟蹤這些區域的壁厚情況之后,侵蝕速率并沒有明顯增加。通過效益分析,在提高產量幾天后,運營商就收回安裝永感™系統的成本。
節流閥后三通管的下游
節流閥的下游
2、海上原油開采
隨著海洋石油進軍深海計劃的實施,海洋石油平臺從淺海走向了深海,相應的腐蝕環境也更加苛刻。對海洋石油平臺的腐蝕監測就成為了確保海上安全生產的重要手段,目前廣泛采用的掛片分析法和侵入式在線腐蝕探針監測法,更多的是反映原油介質的腐蝕情況,而對海上石油開采的設備本體,特別是海管管線的安全運行情況,目前尚無有效的在線監測手段。

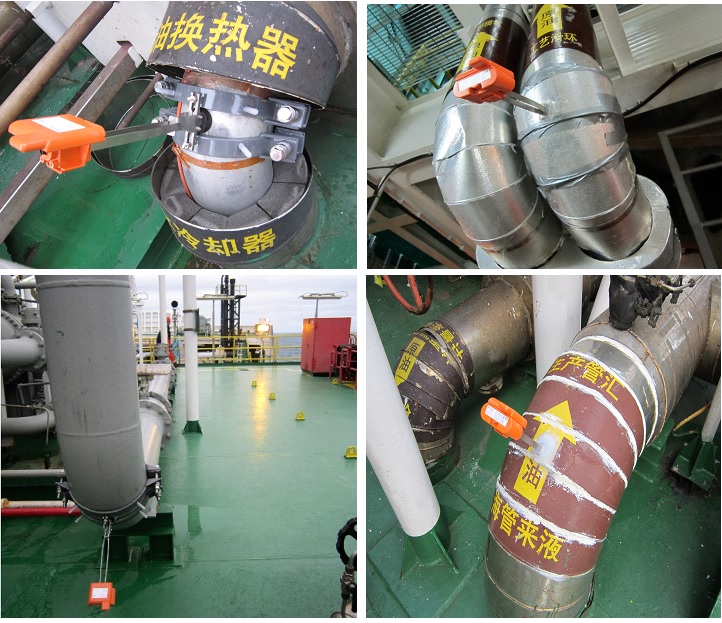

國內位于南海東部某海上油田,為加強其FPSO油輪安全生產監控,在原有掛片及腐蝕探針監測的手段上,增設了永感™在線測厚系統,在其海管原油管線、生產水管線上安裝了6處在線測厚監測點。

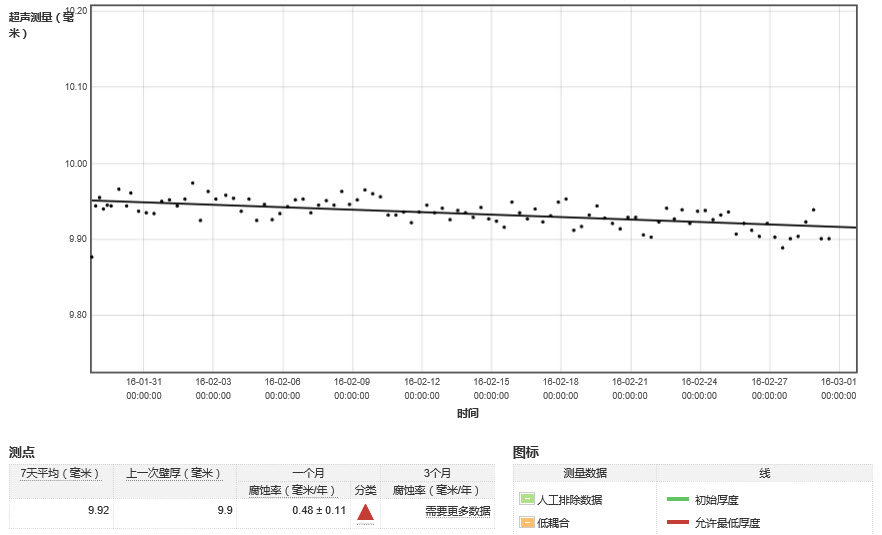

系統投用一個月后,即捕捉到其中海管主管線監測點處腐蝕情況加劇的腐蝕事件,具體腐蝕率情況如下圖所示:
該測點自探頭安裝后至今,存在比較明顯的腐蝕趨勢,最近一個月的腐蝕率達到了驚人的0.48mm/a。

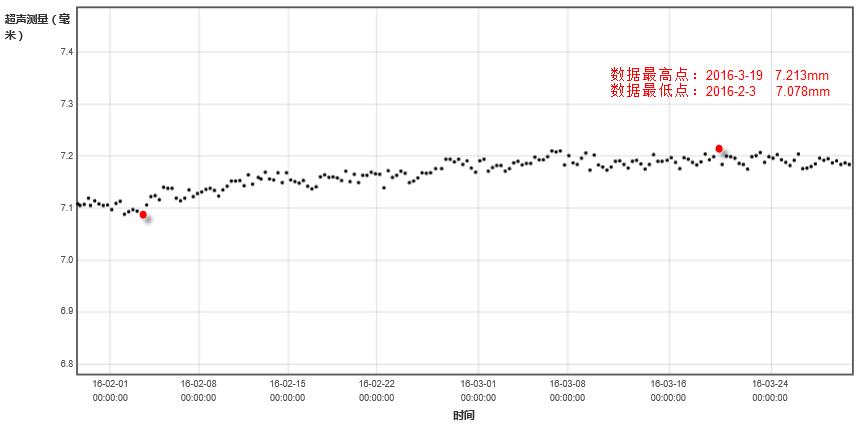

同時,發現另外一個海管原油管線監測點,壁厚變化數據出現異常情況,具體如下圖所示:
系統計算出該點的腐蝕率為負值,原因是由于管線內壁存在局部腐蝕、在一定程度上造成超聲波信號在內壁反射時發生散射,從而影響了管線厚度的計算。在3月6日以后數據曲線已經平穩且沒有了向上的變化趨勢。由于該點總體腐蝕率較低,因此局部腐蝕帶來的壁厚變化成為主要因素。

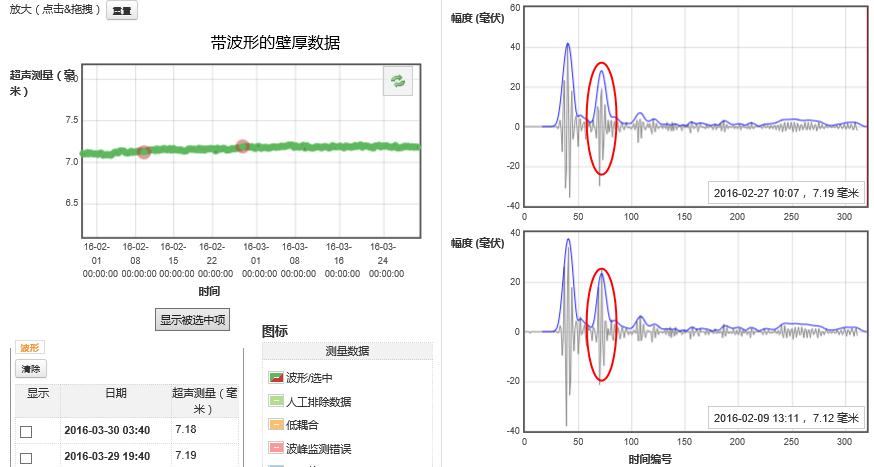

從波形上看出該點一次回波存在細微的波形變化,說明有一定的局部腐蝕的存在。
總結:自系統投用的短短三個月時間,捕捉到了多個腐蝕事件,而這些腐蝕情況,都是原來掛片監測、腐蝕探針監測所不能覆蓋的區域,所不能發現的腐蝕情況。因此,永感™在線測厚系統在FPSO平臺上的成功應用,為海上石油開采平臺的安全穩定生產提供了更可靠有效監測保障。
