連續地環烷酸腐蝕監測增加原油巖板靈活性


    1.  導言

        當前,原油價格高度波動,使得煉油利潤率也存在較大差異,結果我們很難從原油巖板優化方面精確地選擇原油和實現利潤最大化。煉油廠可接受的各種原油靈活性對實現利潤最大化十分重要,有些地區,甚至是某個煉油廠繼續生存的關鍵。市場大多數較低成本原油——即所謂“機會(huì )原油”——是在標志原油價格基礎上采取打折價格,這是因為它們具有難加工的屬性——最主要的是用TAN(總酸值)衡量的腐蝕性??偹嶂禍y量通常是實驗室用來確定原油易于造成環烷酸腐蝕特性的試驗方法。

        北美地區價格更加低廉的頁巖油和重油砂開采不斷增加,導致煉油廠可加工進料的需求靈活性上升。這些原油以及采用三次采油和油井刺激技術的舊傳統油田通常依賴于注入一種化學藥劑,這種藥劑殘留在煉油廠的原油進料中。另外,大多數加拿大油砂本身總酸值就很高,同時,采用火車運輸頁巖油需要添加硫化氫鈍化化學品,而這種鈍化化學品可能會(huì )給煉油廠帶來其他相關腐蝕性問題,比如原油塔頂部氨化合物鹽化,最終可能會(huì )導致垢下腐蝕。北美地區采用的“啞鈴形”石油加工方法——一種將頁巖油和重油砂混合加工的方法——在促進塔穩定性、作業性能以及產品質量控制方面的作用得到大量宣傳,而這些原油混合物增加的腐蝕風險卻很少宣傳,但是,這類風險卻越來越成為一種普遍現象。

        因此,提高可在煉油廠加工的各種原油質量靈活性也潛在地增加了設備完整性風險,造成腐蝕增加。這在大多數情況下表現為檢測到設備某些區域出現不可接受的高腐蝕時,裝置會(huì )停工。盡管如此,如果被忽略而且不及時處理,這類過量腐蝕會(huì )導致碳氫化合物泄漏,最糟糕情況下,甚至發生爆炸或火災,導致人類悲劇,增加業務中止時間,造成秩序混亂,增加大量設備重建成本,同時也會(huì )導致公司品牌聲譽受損以及未來對公司監管力度加大。

        某些重要工藝裝置中產生的計劃外停工通常會(huì )耗盡從腐蝕性較高的煉油業務中賺取的利潤,因此,煉油廠不得不在利潤最大化和設備高開工率管理之間走鋼絲。除此之外,各個煉油廠還面臨降低成本壓力(大多數情況下通過減少員工人數和減少使用承包商的頻度來實現,通常包括檢查部門資源),同時,維護設備完整性適當監測水平的能力也面臨諸多挑戰。

        全世界石油天然氣工廠經營者們正在通過積極部署規?;谰眯园惭b的持續式壁厚監測器跟蹤關鍵位置腐蝕情況,解決這類問題。更加嚴謹的監測不但能夠以高性?xún)r(jià)比方式跟蹤相關區域的腐蝕情況,而且讓煉油廠具體找到導致不斷腐蝕率加快的進料或工藝運行——從而進一步優化在線腐蝕降低策略以及驗證其有效性,最終可以作出及時的、循證的完整性管理決策。

    2.  原油加工靈活性需求說明: C:\Users\Administrator\Desktop\圖片15.png圖片15

\

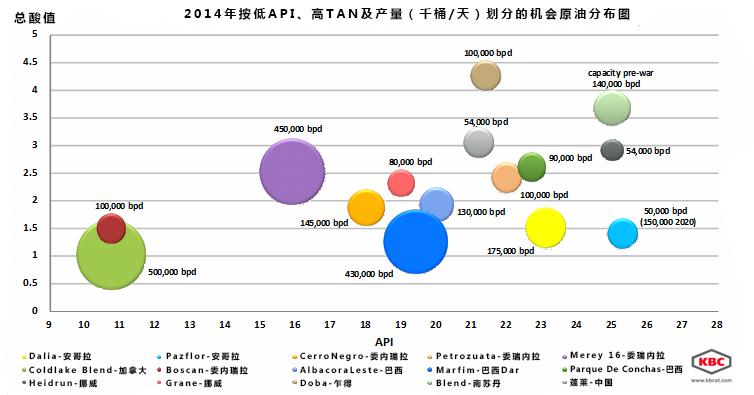

圖1:市場上出現的新原油TAN和API對比 [數據由 KBC Energy Economics提供]

        圖1中由KBC Energy Economics提供的最近數據表明,市場出現的大多數新型原油也面臨著加工特性方面的挑戰,尤其是酸性或總酸值方面的挑戰。全世界大多數現有煉油廠設計主要考慮加工總酸值0.3 mgKOH/g或以下的原油,但是,上圖顯示全球原油總酸值為1 mgKOH/g或以上的產量增加了/正在增加3%左右。這些原油通常以比諸如Brent 或WTI這樣的標志原油低幾美元/桶的價格出售。如果機會(huì )原油以低于標準原油巖板0.5美元/桶的價格出售,那么一個一般產量20萬桶/天(1000萬噸/年)的煉油廠的利潤能夠增加3500萬美元/年,遠遠地超出增量化學抑制和監測成本,意味著抑制/監測項目實施的回報時間通常是幾個月。

        在決定加工更具腐蝕性原油時,原油規劃人員通常會(huì )“考慮”到完整性影響,這樣的考慮將以未來發展過程中某些重要設備項目的估算更換成本為依據。除非煉油廠擁有幾年和幾個循環周期加工這類高酸性原油的經驗,這些考慮將只不過是一些“有依據的推測”,因為缺少將特定原油類型同相對應腐蝕率聯系起來的硬性數據。

    3.  環烷酸腐蝕

        高總酸值原油會(huì )造成環烷酸腐蝕,這種腐蝕極具侵略性,通常屬于局部腐蝕機理,具有“橘皮”效果特點,如下文圖片(圖2)所示。雖然這種問題大多數集中在原油和減壓蒸餾裝置上,但是,進入下游轉換和加氫裝置的氣油和殘余產品也呈現一定水平的總酸值,也是使用碳鋼制作的進料部分設備的問題所在。

\

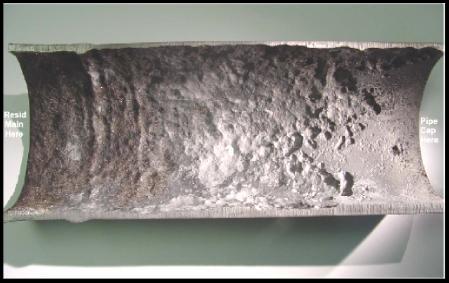

圖2:環烷酸腐蝕 [數據由 Nalco Champion公司提供]

        設備內,環烷酸腐蝕的侵略性是由裝置中的四個關鍵參數決定的:

        3.1- 溫度——環烷酸侵蝕開始在溫度大約超過200-220?C (390-430?F)的原油和減壓蒸餾裝置的一些區域出現——從預熱系統熱端開始,通過進料加熱盤管,對原油蒸餾塔的下部、輕/重氣油側拉力以及殘余品消減產生影響,直到這些裝置被冷卻到低于該臨界溫度閾值。真空裝置中的危險區域也是一樣的。

\
說明: C:\Users\Administrator\Desktop\圖片16.png圖片16

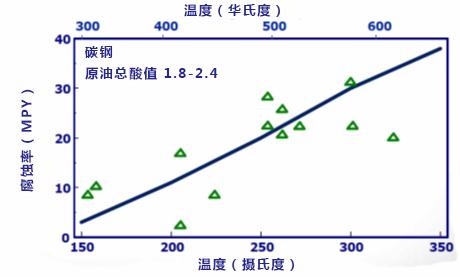

圖3:環烷酸腐蝕溫度差異性[數據由 Nalco Champion公司提供]

原油蒸餾塔

\

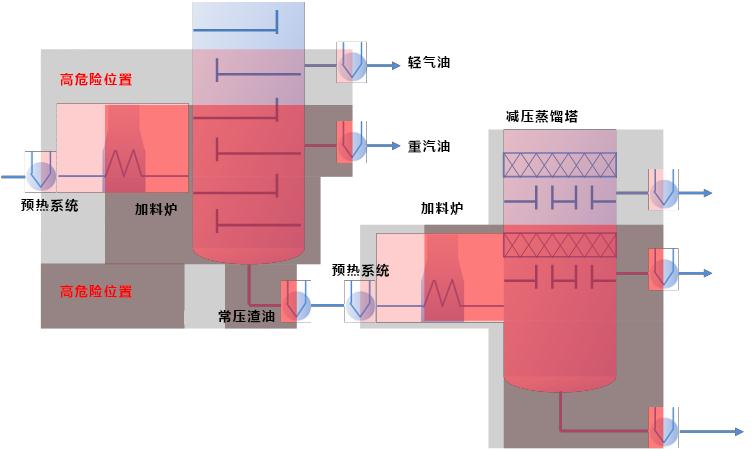

圖4:原油和真空蒸餾塔中環烷酸腐蝕高風險位置

        3.2-冶金學特點 ——環烷酸腐蝕對碳鋼具有最強侵蝕性,據記載,溫度超過300?C (572?F)時,3 mgKOH/g或以上總酸值的原油的腐蝕率達到40-50毫米/年(1600-2000密耳/年)。盡管不同等級的不銹鋼在一定溫度范圍內抵抗環烷酸腐蝕能力存在差異,但是總體上不銹鋼表現出良好耐環烷酸腐蝕性,如下表中所示:

\

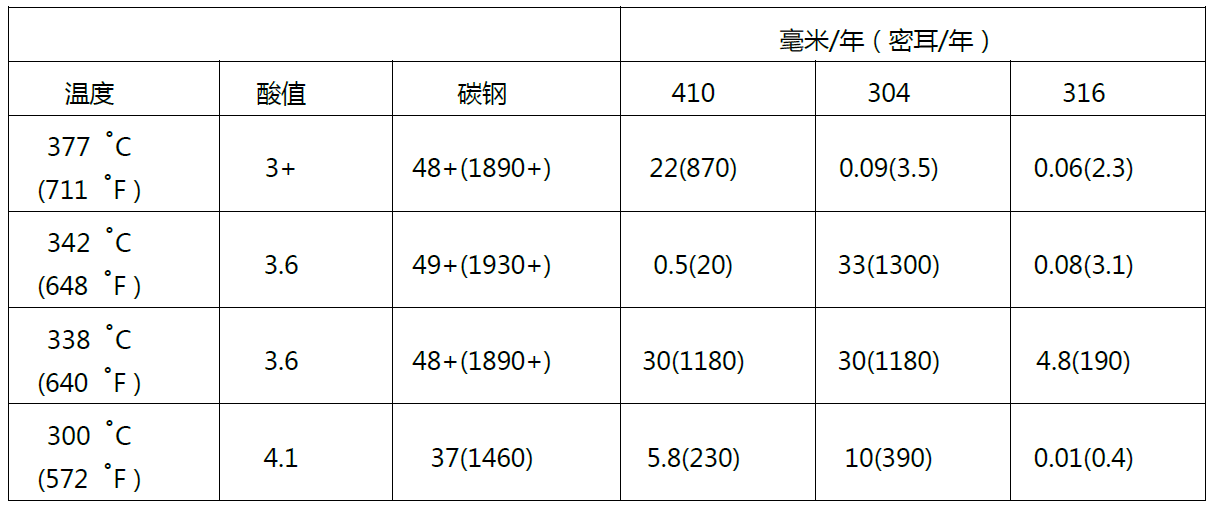

圖5:環烷酸腐蝕冶金差異性[數據由 Nalco Champion公司提供]

        3.3-速度——本質上環烷酸分子相對懶惰,只有在高剪切速度的“激活”下才改變這種狀態——比如我們所發現的減速器和膨脹器所導致的斷流,彎頭和彎管以及T形件造成的斷流,或者發生流動擾動的下游,比如泵抽送量、噴嘴或侵入探頭。這導致這些區域存在環烷酸腐蝕的概率比較大。

\

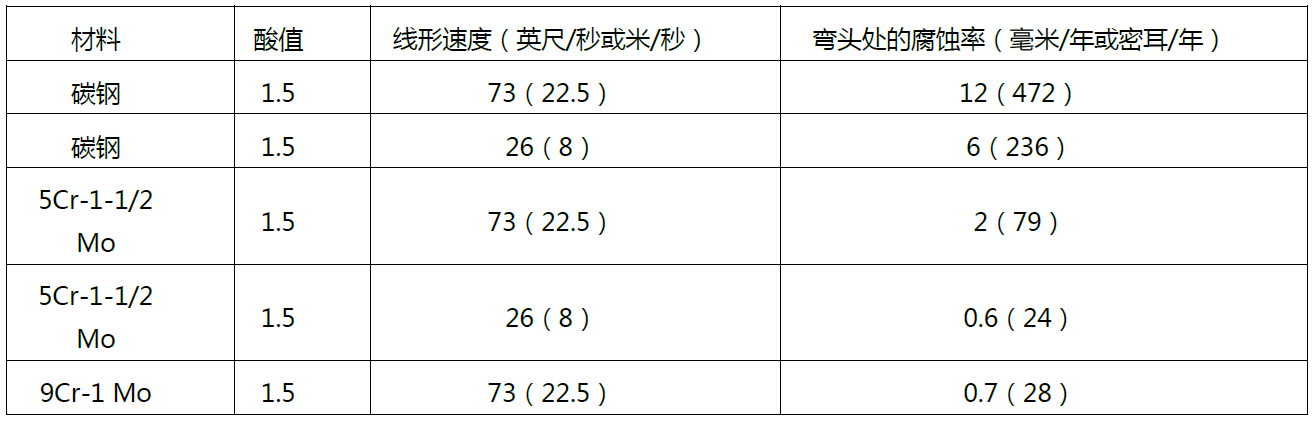

圖6:烷酸腐蝕流速差異性[數據由 Nalco Champion公司提供]

        3.4-原油硫含量——另外,也有現場證據表明,高總酸值酸性原油的腐蝕性不及高總酸值低硫原油的強,這是因為前者形成了一層保護金屬表面的硫化鐵鈍化層。市場上可買到的幾種環烷酸抑制化學品也是利用同一鈍化原理工作的。盡管如此,也需要記住一點,硫化鐵層的形成也會(huì )以化學方式永久地侵蝕設備壁金屬。另外,這也是一種不穩定的現象,比如,當裝置關閉時或者當流速發生重大變化時,所形成的硫化鐵鈍化層也會(huì )消失。

說明: C:\Users\Administrator\Desktop\圖片18.png圖片18
\

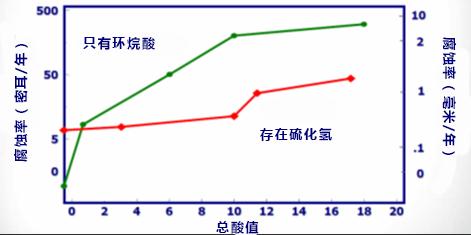

圖7:環烷酸腐蝕硫含量差異性[數據由 Nalco Champion公司提供]

        3.5- 按沸點區分環烷酸——原油總酸值近似的不同原油會(huì )含有不同形式的環烷酸分子,這些分子在不同沸點分離。比如下圖中,Gryphon、 Captain和 Cerro Negro原油的環烷酸腐蝕主要集中在原油蒸餾裝置,而Doba原油的環烷酸腐蝕主要集中在減壓裝置。了解環烷酸分離溫度對確定監測策略十分重要。 說明: C:\Users\Administrator\Desktop\圖片19.png圖片19

\

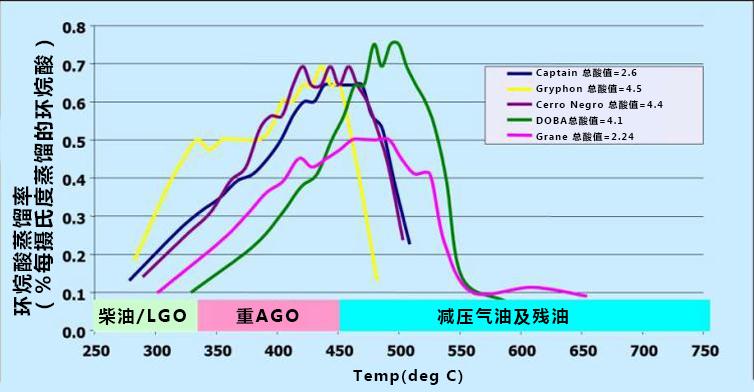

圖8:不同類型原油沸點溫度總酸值差異性 [數據由 Nalco Champion公司提供]

    4.  環烷酸腐蝕管理

        各個煉油廠主要采取兩種策略減輕環烷酸腐蝕影響——首先,他們對各個裝置的大多數/全部脆弱區域的冶金學特性進行升級,其次,他們利用化學抑制劑——這兩種策略都需要在主要區域進行更加嚴密監測,以核實抑制劑的分布以及冶金學特性升級情況。這些選項的選擇往往會(huì )涉及到資本預算可用性問題——當前形勢下,預算在不斷被消減,許多經營者正在化學抑制和冶金學特性升級監測之間做出選擇,尤其是可在不關閉設備的情況下在線優化抑制劑和安裝完整性監測系統以來,這種趨勢越愈發明顯。

說明: C:\Users\Administrator\Desktop\圖片20.png圖片20
\

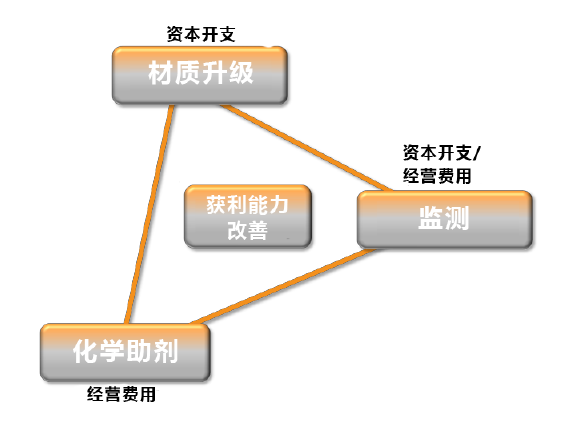

圖9:減輕環烷酸腐蝕的冶金特性升級和化學抑制選擇

    5.  腐蝕監測一般使用的技術

        傳統上用來監測煉油廠腐蝕的儀器有幾種類型。其中最常用的兩種是腐蝕探頭和手持超聲儀。

        5.1-腐蝕(或電阻)探頭——上個世紀60年代起,人們就開始使用腐蝕探頭。這些探頭主要依賴于一個帶有消耗端的侵入元件,將消耗端放入工藝流體中,通常消耗端制作所使用的材料同周邊設備的材料一樣。隨著消耗端腐蝕,其電阻會(huì )發生變化,發生變化的電阻記錄在外部?jì)x器(通常是一個局部安裝的數據記錄器)上,但是,人們現在不斷地使用無線連接方式記錄相關數據。消耗端的腐蝕液用來推斷周邊設備經歷的腐蝕水平。雖然用起來很簡單,但是腐蝕探頭存在諸多缺點:

        •  由于存在前面描述的剪切速度,中心線測量腐蝕率可能會(huì )與墻壁測量腐蝕率不同。

        •  兩到三四年(或如果是“高敏感度”應用環境下,時間甚至會(huì )更短)后,消耗端通常會(huì )被腐蝕殆盡,而大多數煉油廠現在每個經營周期一般超過5年。因此,通常需要在線更換腐蝕探頭。為了避免給工作人員帶來危險,通常需要采用非常嚴謹的安全程序以及進行大量技術人員培訓。盡管這樣,據記載,還是發生了因探頭在殘壓作用下被高速彈出造成的幾次安全事件。國際上有幾家石油公司已禁止在設備運轉時將腐蝕探頭拆除,這樣一來,到了經營周期最關鍵的最后一兩年,從腐蝕角度來說,這些設備都只能“盲目”地工作。

        •  這些探頭的侵入性質意味著正常經營期間,不能安裝這些探頭,因為它們需要將特制的安裝法蘭打孔,并焊接到管道上。

        •  侵入性探頭會(huì )造成流體流速擾動,從而會(huì )造成下游環烷酸腐蝕。

        •  大多數基于數據記錄器的舊型腐蝕探頭需要工程師到設備那里去下載數據。因此,工程師需要親自進入到探頭位置,數據收取效率極低。

        5.2-手持超聲儀波儀器——超聲儀用于石油天然氣行業已經有了50年左右的歷史,被證明是一種可靠的技術。這種技術涉及到直接安裝在金屬表面變頻器生成的超聲波。超聲波通過金屬設備傳播,最后被背面內壁反射回來。 反射回來的超聲波信號(或者超聲掃描信號)被記錄下來,發送信號和反射信號之間的時間差(“飛行時間”)可用來測量壁厚。雖然這種技術比較可靠,但是要完成一個腐蝕測量點超過80000個的中等規模煉油廠的全部測量工作非常耗時,需要大量人力才能完成,因此,單個低等風險度-中等風險度的測量點的壁厚可能2-3年才測量一次。因此,要高頻率、有信心地測量主要位置的腐蝕率或者將高度壁損耗各個期間與具體的進料或工藝作業(需要按天進行各種有用測量)結合起來,是非常困難的。

        另外,除了簡單易操作之外,手持超聲儀器方法也存在下列缺點:

        •  重復性和再現性誤差——讓同一無損檢測技術員使用同一設備連續對同一位置進行精確測量是不可能的。因為手持儀器需要進行仔細的校準,同時解釋超聲波形也需要具備一定技術能力,這就造成了厚度測量誤差。下圖所示為1984年-2013年期間對單個(名義)位置進行的手工測量結果。很明顯,對于每項測量結果,不同時間壁厚和腐蝕率的測量結論不同。從這些數據可以推測出手持超聲儀的精確度是+/- 0.5 -1 毫米(+/- 20-40密耳)。

\               說明: C:\Users\Administrator\Desktop\圖片21.png圖片21

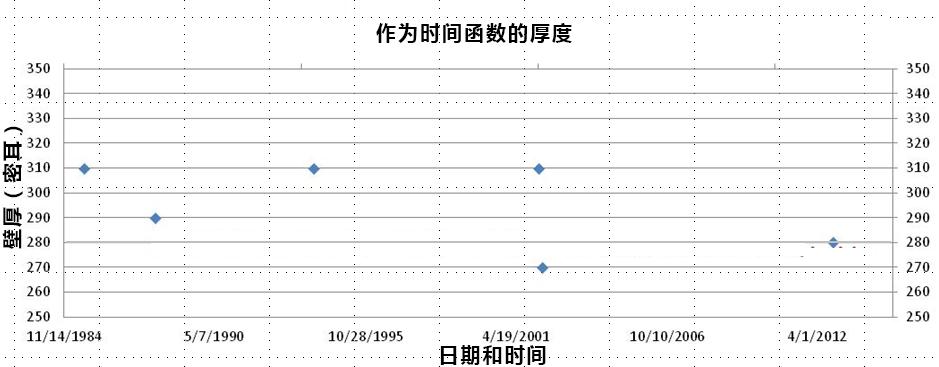

圖10:使用手持超聲儀對固定位置進行測量(按時間順序) [數據由Chevron提供]

        •  易受金屬內表面粗糙度(比如局部化銹蝕)影響——超聲物理學特性存在一種局限性,那就是金屬內表面上非常細小的缺陷也會(huì )導致超聲波發散,造成反射信號的扭曲。這體現在與之前讀數相比,壁厚竟然增加了,這根本是不可能的事情。人性使然,人們會(huì )拋棄這樣的測量結果,操作員一般會(huì )將探頭輕輕地移到一側或者其他位置,直到獲得所謂“正常”的讀數(等于或低于前一讀數)。因此,將儀器放在內表面粗糙位置時,這類局限性可能獲得有價值的信息,但是也意味著錯過對那些真正出現腐蝕活動位置的測量。下圖所示為安裝永久性傳感器時這種現象的圖例:

\

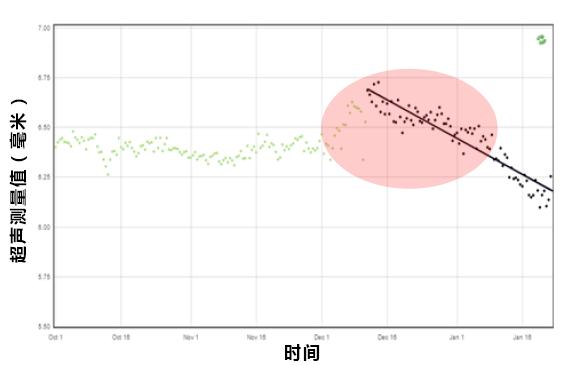

圖11:局部化腐蝕機理影響下永久安裝超聲傳感器測量的壁厚趨勢

        上圖中紅圈標注期間,是受內表面粗糙度影響最大的時間,由于該超聲分散效應,實際厚度無從知曉。

        •  高溫——大約超過100?C (212?F)的溫度可能會(huì )對超聲探頭的電子器件造成永久性損壞。另外,超過該級別的溫度或者可能產生環烷酸的其他類型的溫度下,檢查人員靠近熱金屬件工作,即使穿戴保護設備,也是不安全的。

        •  親身進入——檢查人員需要能夠靠近相關測量位置的設備,因此需要采用腳手架(可能需要永久安裝),需要去除隔熱層手工測量裸露的金屬器件,這需要付出高昂成本和導致能源損失。

    6.  現代永久性安裝連續腐蝕監測技術

        當前有幾種現代化且經過驗證可靠的腐蝕測量技術,這些技術試圖要克服侵入式探頭和手持超聲儀的缺點。這些技術主要分為兩類:

        •  永久安裝局部/點式測量技術;

        •  永久安裝區域測量技術。

\

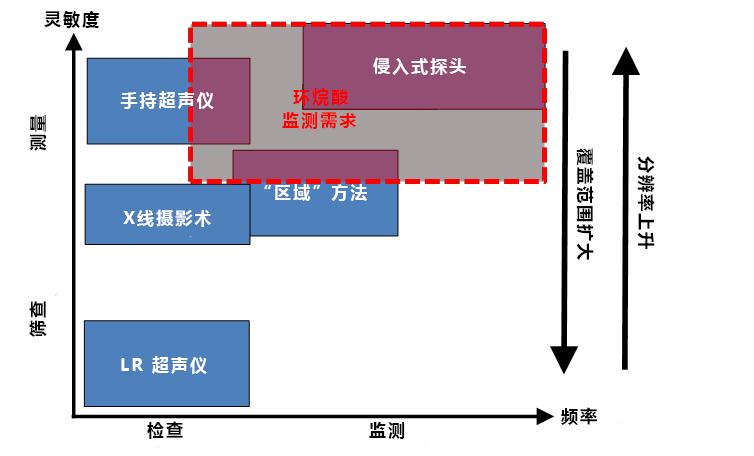

圖12:測量技術分類——靈敏度與測量頻率

        上圖所示為各種技術的分類,這些技術包括前一章節描述的侵入式(ER)腐蝕探頭和手持超聲儀(UT),分類是根據是否使用篩選或測量技術以及是否可用來檢查或監測進行的。

        在確定某一特定系統中是否存在腐蝕活動以及全部金屬損耗大體程度方面,區域測量方法為我們提供了一種有價值的途徑。盡管如此,測量區域的擴大卻相應地降低了這些測量的分辨率或靈敏度。如果這些儀器顯示整個測量區域發生1%的金屬耗損量,則需要技術精湛并經過嚴格培訓的專業人士解釋金屬損耗是整個區域一致的金屬耗損還是單個銹斑金屬損耗,這些金屬損耗都可能穿透整個壁厚。

        實踐中,區域測量工具是篩選的最佳工具。這些系統收集到的數據通常會(huì )定期發送給專業人士進行解釋?zhuān)M(jìn)行處理并在晚些時候返回,這就會(huì )造成額外數據加工成本和延遲。大多數情況下,這類設備結構復雜,采用精密金屬表面連線耦合器,從而造成購買和安裝成本高,容易在工業環境中損壞。大多數這類系統需要檢查人員親臨現場取回數據,從而需要親自靠近設備。一旦部署,如果接下來發生設備更換,這些系統是不能移動位置的。

        當今可用的點式測量方法大多數以超聲波為基礎,存在之前描述的兩種缺點:

        •  因電子器件靈敏性,不適于高溫應用環境;

        •  粗糙內表面會(huì )造成超聲波反射變形,從而混淆壁厚趨勢。

        圖12中的紅框表示有效環烷酸腐蝕測量所需測量頻率和靈敏度。這意味著手持超聲儀、“區域”方法和侵入式探頭都能提供部分解決方案,但沒有一種技術能夠滿足全部要求。

    7.  永感™技術概述

        永感™永久安裝超聲無線壁厚檢測傳感器克服了這兩種局限性,成為環烷酸腐蝕監測的理想技術——除了大規模安裝簡單和性?xún)r(jià)比高之外,既具備反映壁厚細小變化的靈敏度,也具備適應極端裝置條件的堅固耐用性。

        7.1-能靈活適應高溫環境——傳感器的設計納入了下圖所示獲得專利的獨特“波導”設計。波導采用導熱性能差的不銹鋼制成,因此,電子器件就能安全地避開熱金屬表面(溫度高達600?C (1100?F))的影響。這種技術是目前市場唯一可以購買得到的點式測量技術,能夠在300?C (572?F)以上的溫度條件下工作。

\

圖13:永感™專利波導技術保護電子器件不受高溫影響的效力

        超聲波從“發送”變頻器發出,沿著波導傳送,反射信號沿著另一波導傳送,到達“接收”變頻器上。與手持超聲儀一樣,“表面波”信號和內部金屬面第一次反射之間的“飛行時間”差提供壁厚測量結果,如下圖所示。

\

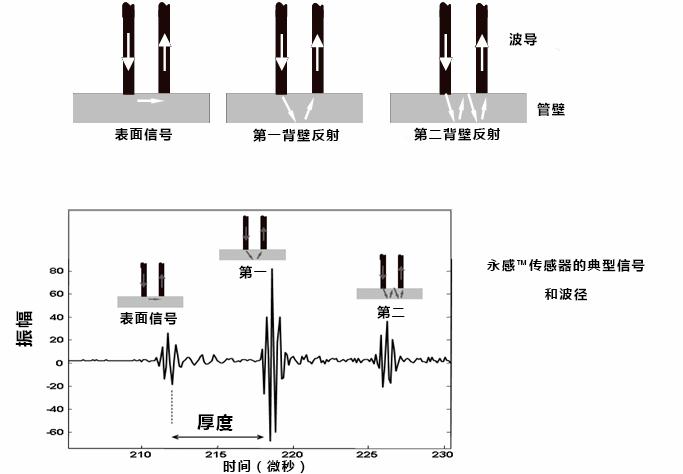

圖14:永感™ 超聲傳感器的信號及波徑

        7.2-粗糙度效應分辨率——Permasense最近宣告了采用一種獲得專利的專有AXC(自適應交叉相關)超聲信號處理方法后,他們的技術獲得了巨大進步。不同于掃描內表面第一超聲反射峰值,AXC使用前波形結構改進第一次反射探測的可靠性,甚至改進粗糙內表面發生的信號扭曲。AXC能夠將壁厚測量與內表面發生的粗糙區分開來——盡管如此,現在發生的粗糙度使用色帶加以區分,所謂色帶就是Permasense形狀指標(PSI)。使用AXC方法重新處理圖11中數據的結果,如下圖所示:

\

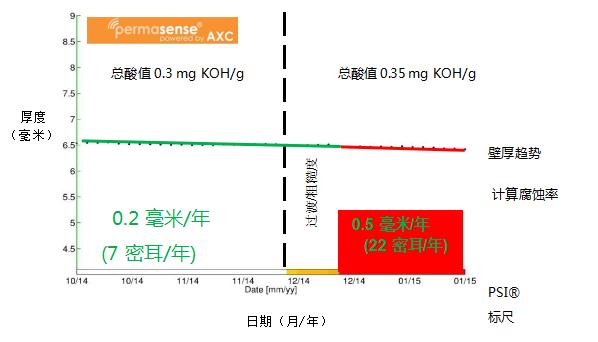

圖15:環烷酸腐蝕機理永感™ AXC處理壁厚數據
說明: 圖片26

        因此,本次案例研究中,原油總酸值上升到一個相對適度范圍(0.3- 0.35 mgKOH/g),PSI標尺顏色很快地變成黃色,表明內表面變得粗糙。一旦獲得穩定的腐蝕率(大約一周后),PSI標尺變?yōu)榧t色,表明內反射金屬表面形狀快速發生變化。壁厚測量結果表明腐蝕率明顯地從0.2毫米/年上升到0.5毫米/年。這種改進后處理方法能夠更容易地解釋超聲數據。

    8.  局部測量/區域覆蓋

        永感™系統的設計通過使用無線通信和電池供電,避免后續使用鎧裝和電纜槽裝置進行布線,達到了低安裝成本的目的。這種安裝簡化方式可讓傳感器成為用于那些僅在經營期間進入的遠端位置監測的理想品。

        與手持超聲儀類似,每個傳感器的測量覆蓋區面積大約為1平方厘米。因此,使用單個傳感器進行監測,探測到局部化腐蝕(比如環烷酸腐蝕)的概率較低。為了提高探測概率,需要在了解溫度、冶金學特性、設備幾何形狀以及原油類型酸的沸程分布的基礎上,安裝多點陣列傳感器。每個陣列所需傳感器數根據歷史檢查記錄確定,或者按照當前監測的受腐蝕影響的區域所占比例確定——受影響區域所占整個被監測設備面積比例越小,要達到局部化腐蝕活動探測90%可信度需要使用越多傳感器。

說明: C:\Users\Administrator\Desktop\永感案例中文\圖片9.png圖片9
\
圖16:根據腐蝕區域和探測概率確定的傳感器數差異

        圖16所示為英國帝國理工大學無損檢測工程中心的數學分析結果,這些結果表明了陣列規模、腐蝕活動區域占整個受監測區域比例以及探測概率之間的關系。

        該分析成為圖17中系統地顯示用于可能遭受環烷酸腐蝕的原油加熱器傳輸線路的26個傳感器系統以及彎管監測使用的14個傳感器列陣的傳感器布置理論來源:

\

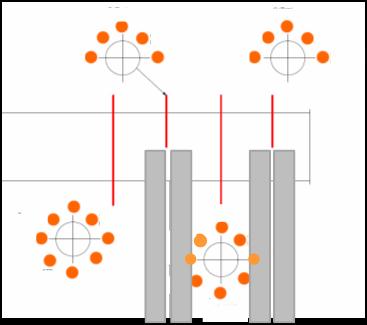

圖17:原油加熱器至塔的傳輸線路點式傳感器監測列陣布局實際安裝示意圖

\

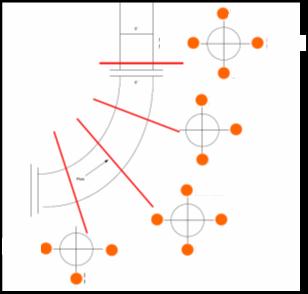

圖18:彎管監測列陣布局實際安裝示意圖


    9.  點式測量分辨率及工藝溫度變化效應

        由于音速通過金屬會(huì )產生變化,因此所有基于超聲波的測量都會(huì )受到工藝溫度變化的影響。

說明: C:\Users\Administrator\Desktop\永感案例中文\圖片10 (2).png圖片10 (2)
\

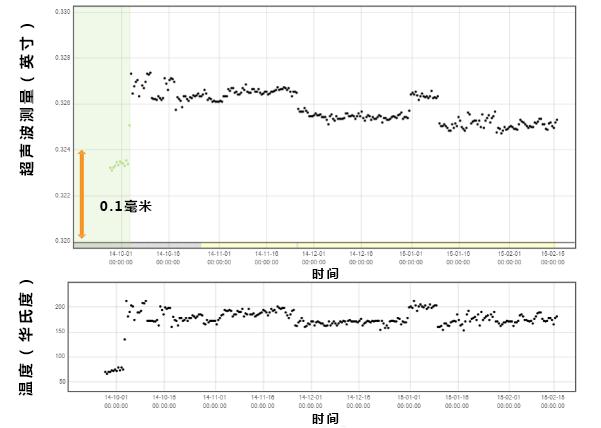

圖19:?jiǎn)蝹€(gè)位置隨時間變化的壁厚測量和壁溫度變化

        圖19所示為使用永感™永久安裝超聲傳感器測量的壁厚變化情況。如圖所示,放大時,如果工藝溫度波動為20?C (40?F),壁厚變化程度為0.05毫米(2密耳)。這種變化程度很小,不適于用來確定腐蝕率的短期變化,從而促使某些經營者繼續使用“高靈敏性”的侵入式探頭,盡管他們明白這種探頭存在各種問題(如上文所述)。最新一代的永感™傳感器(WT210)利用集成熱電偶測量金屬表面溫度,能夠自動地補償工藝溫度變化時的壁厚數據,如圖20所示,相關數據與圖19中數據相同。

\
說明: C:\Users\Administrator\Desktop\永感案例中文\圖片11.png圖片11

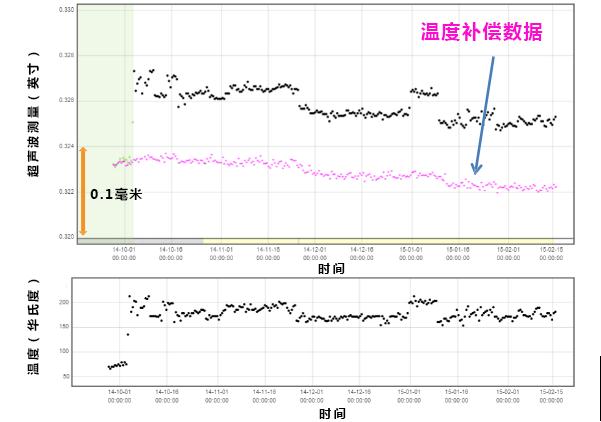

圖20:經溫度補償處理的壁厚測量數據

        經過溫度補償處理的數據的差異低于10微米(0.2密耳)。這樣的精度可能探測到更小、更短期的腐蝕率,且可行度更高。盡管如此,需要注意的是,經校正數據表明腐蝕在該位置并未連續發生,其中還發生兩個毫無關聯的腐蝕事件,兩者都被原數據的工藝溫度變化效應所掩蓋。使用永感™傳感器和自動化數據處理技術所能夠達到的精度可與高靈敏度侵入式探頭相媲美,但不存在后者內在的安全問題和其他問題。

\
            說明: C:\Users\Administrator\Desktop\圖片33.png圖片33
圖21:永感™ 技術 —— 靈敏度與測量頻率比較以及環烷酸腐蝕監測適用性

        圖21復制了圖12,但是顯示了上述永感™技術的適用性,該技術加入了最新的技術進步,能夠補償內表面粗糙度和工藝溫度變化,完全滿足和甚至超過有效環烷酸腐蝕監測各項要求。如果該圖采用3維方式呈現,其中溫度為Z軸,可以看出,用于高總酸值原油相關的環烷酸腐蝕監測,永感™技術具有獨特性。

    10.  結論:

        10.1-市場狀況正促使煉油廠尋求各種新方法提高獲利能力。這包括加工更具腐蝕性和質量更不穩定的原油(亦即所謂“機會(huì )原油”)。這樣一來,腐蝕導致的故障風險上升,而且所處環境是一個成本有限的環境,是一個檢查人數和合同資源有限的環境。

        10.2-高總酸值原油越來越多,加上北美地區頁巖油和重油砂開采不斷增加(各自都存在與完整性相關的加工問題),導致煉油廠在冶金學特性升級和化學抑制/腐蝕監測之間作出選擇。由于預算局限,許多石油公司選擇化學抑制和更加嚴格監測。抑制/加強型監測測量的回報時間通常為幾個月。

        10.3-環烷酸腐蝕是一種高溫條件下產生的局部化現象。環烷酸腐蝕主要集中在某些幾何形狀類型的金屬,包括壁面出現剪應力的金屬。要實現有效監測,需要一種可以處理高溫問題的技術;這種技術對內表面粗糙度細微變化很敏感,從而能夠探測銹蝕,另外,這種技術可實現大規模傳感器的簡單安裝,性?xún)r(jià)比高。

        10.4- 雖然侵入式探頭具備所需靈敏度和響應能力,但是安裝和維護復雜,在更換消耗端時存在安全隱患。這種探頭屬于單點測量,然后根據單點測量結果推出整個工藝流體對設備壁造成的腐蝕影響。手持超聲儀因測量位置、操作人員和設備之間測量結果差異而存在重復性/再現性問題。盡管如此,跟所有基于超聲波技術一樣,超聲波信號可能會(huì )被內表面局部粗化造成的散射效應畸變。區域和掃描類技術不能實現所需局部分辨率或者不能輕易地解釋數據,因此不適于環烷酸監測。

        10.5- 永感™技術以陣列方式布局傳感器,能夠抵抗高溫,能夠提供所需局部分辨率精度以及能夠提供所需監測范圍覆蓋,是用于環烷酸監測的完美解決方案。加入專有的自適應交叉相關(AXC)超聲波信號處理技術后,能夠可靠地探測局部粗糙度和銹蝕以及確定環烷酸腐蝕特點,另外,這類技術也能避免所有其他超聲波方法所存在的超聲波分散問題。最新一代永感™傳感器通過使用自動化溫度補償,能夠提供“高靈敏”侵入式探頭一樣的精確度,從而能夠可靠地測量短期變化。這樣一來,這種技術就成為短期石油加工活動腐蝕監測和跟蹤的理想選擇。

        10.6-過去5年,永感™傳感器已在全世界60多家煉油廠安裝使用,這些煉油廠包括國際石油公司、獨立經營公司以及國家石油公司。在過去5年中,這些傳感器已自動提供了超過1000萬個在線測量數據給那些需要利用數據作出更好運營和資產完整性管理決策的人士。
