中石化某煉廠煉制的原油為高硫油品(原油酸值在0.5mgKOH/g左右,硫含量2.1~2.5之間),為了解高硫原油煉制的腐蝕機理,以及對龍頭生產裝置--常減壓裝置的腐蝕影響及發展情況,便于及時采用或調整防護措施,預防腐蝕破壞事故的發生,于2014年8月19日, 為3#常減壓裝置投用了永感™超聲在線測厚系統,實現了實時、連續腐蝕數據的監測。
高硫油品在煉制過程中的,常見的腐蝕形態有高溫硫腐蝕、環烷酸腐蝕。高溫硫腐蝕受溫度影響很大,主要發生在340℃以上區域,而且當原油酸值大于0.5mgKOH/g,溫度在270~280℃和350℃~400℃之間,環烷酸腐蝕最重。
因此,3#常減壓裝置將超聲在線測厚監測點,均選擇安裝在高溫管線的彎頭部位,以便能及時監控高溫腐蝕發生的情況。

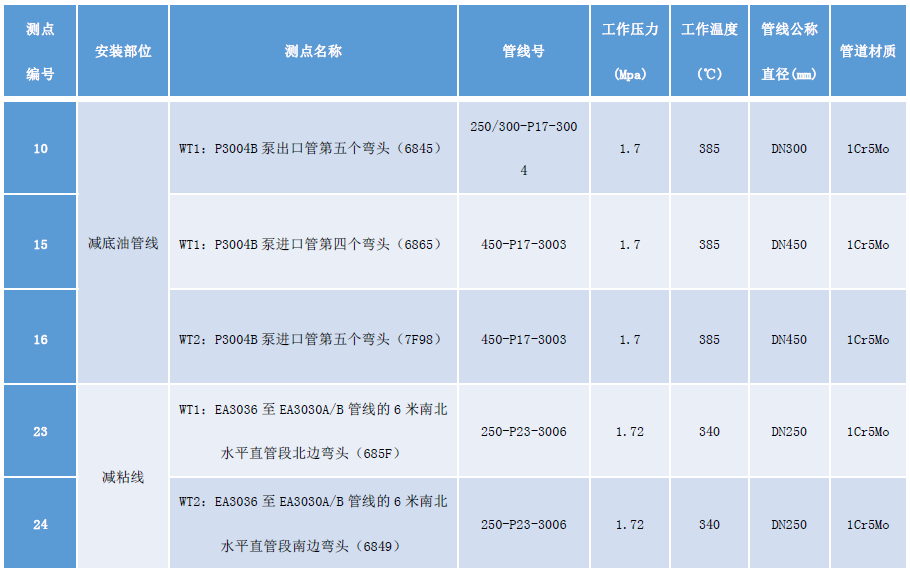

永感™超聲在線測厚系統運行過程中發現高溫管線尤其是減底線和減粘線局部腐蝕情況最嚴重,從上表工藝參數可看出,減底線、減粘線均處于高溫硫腐蝕、環烷酸腐蝕最為嚴重的溫度范圍,而且這兩條管線局部腐蝕發展程度的變化與高硫油煉制過程中,油品、工藝的變化出現了相對應的聯系。因此,該煉廠在2017年4月裝置停車大修期間,對在線測厚系統發現有局部腐蝕的高溫部位管線進行了腐蝕情況調查和驗證。
圖一

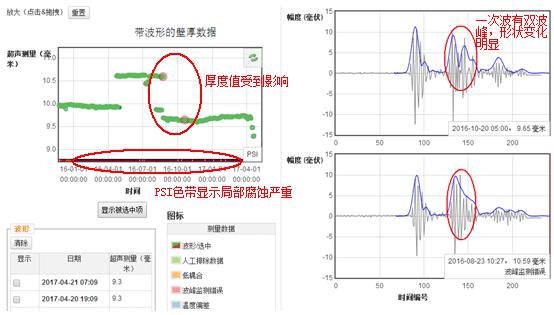

從在線測厚系統在減底線管線的探頭實時監測數據中發現,存在一次波反射波形形狀變化的情況(圖一)。根據超聲測厚原理,這種一次反射波形的變化,將會(huì )嚴重影響厚度值的測量,而且這種一次反射波形的不規則變化,是由于探頭監測部位所在彎頭的內壁發生了嚴重局部腐蝕,彎頭內壁出現了凹坑、腐蝕產物造成的影響。

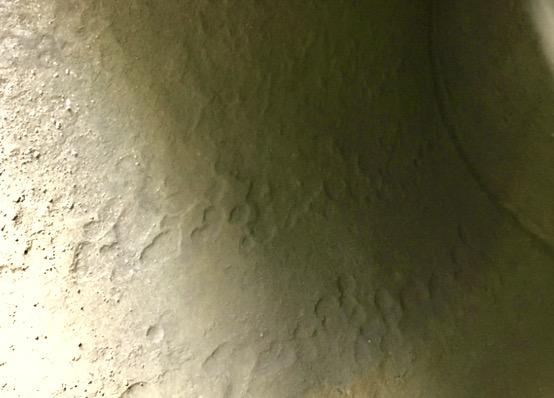

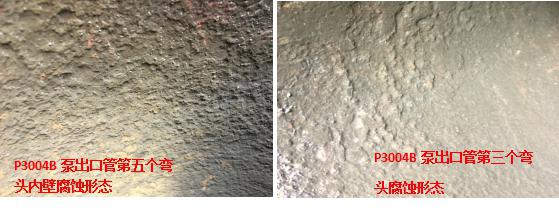

為驗證該結果,在大修期間,車間將該管線彎頭進行切割、實際檢查,從圖二現場彎頭切割開的照片可看出,管道內壁有大面積的局部腐蝕存在,腐蝕產物堆積形成山丘狀。整條P3004B泵出口管線腐蝕最為嚴重的部位在第三個彎頭。
圖二

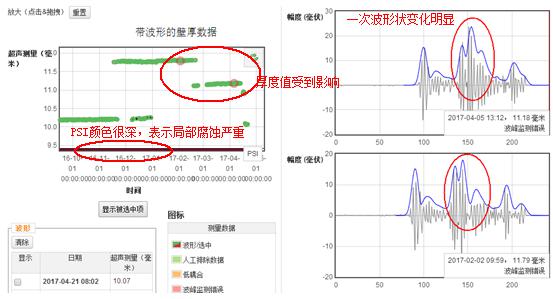

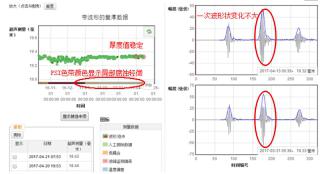

繼續分析減粘線EA3036至EA3030A/B管線的兩個測點,發現也有有相同的波形和內壁腐蝕形態特征(圖三),一次波都有非常明顯的形狀變化,因而影響了厚度值計算。從現場解剖彎頭照片(圖四)可看出,管道內壁存同樣的細密且大面積的點蝕。
圖三
圖四
而分析另外兩個監測部位:P3004B泵進口管線安裝的兩處在線測厚探頭,從圖五數據分析可見,在線測厚的波形圖中,無論是一次波波形、還是局部腐蝕程度的色帶指示,都反應彎頭監測部位存在著局部腐蝕的趨勢,但局部腐蝕程度明顯輕微。
圖五

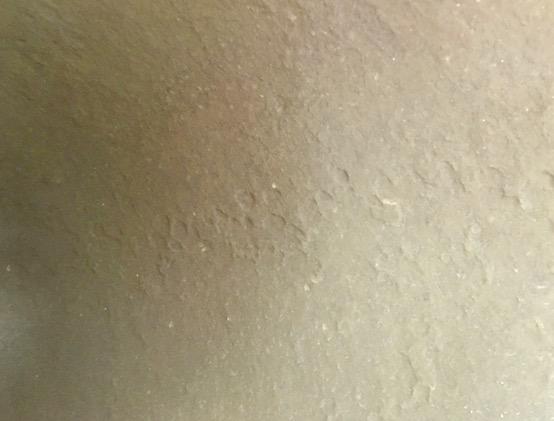

圖六顯示,P3004B泵進口管第四個彎頭探頭波形采集正常,一次波形狀基本沒有變化。內壁存在少量坑狀腐蝕,單個坑面積較大,坑直徑約15-20mm,局部腐蝕程度輕微。
圖六
從以上在線測厚系統實時監測數據及檢修期間對所監測部位彎頭內壁的解剖分析,可得出以下結論:永感™超聲在線測厚系統準確的驗證了高硫油品在煉制過程中易產生高溫硫腐蝕、環烷酸腐蝕的腐蝕機理,而且系統及時迅速的反映了常減壓裝置在生產運行過程中高溫管線發生的局部腐蝕發展程度和變化情況。
